热式气体质量流量计
标题:热式气体质量流量计
编号:102722262216
产品型号:CSHSL系列
发布:太原市普瑞兴生仪表有限公司
更新时间:2017.02.14
浏览次数:


  详细说明介绍:

◆专有流量数据模型算法;模糊理论控制温度、湿度算法;
◆高性能智能微处理器及模数、数模转换芯片
◆宽量程比1000:1;大口径,低流速,压损可忽略;
◆直接测量质量流量,无须温压补偿;
◆低流速测量非常灵敏;
◆设计、选型方便,安装、使用简便;
◆适合各类单一或混合气体流量测量。

应用场合:
■公用工程---电﹑气﹑ 水处理的监控管道的气体;通用系统;沼气;焦炉煤气;天然气;液化气;锅炉预热空气
■石油与天然气工业能量交换;填井气回收; 燃气计量;气体质量分析;泄漏气测试;天然气测量;火炬气的监控
■电力行业燃料系统中气体分配过程中的气体测量;锅炉及辅助系统中各种气体的测量;燃气炉中气体测量;氢气测量;电厂高炉的一次风、二次风的测量
■化学行业烟气循环监测;采样系统中气体流量计量;引风机的气体流量计量;化肥厂氨气测量 ;电池工厂各种气体流量测量
■冶金行业钢铁厂加气测量;炼铁厂高炉煤气的测量;焦化厂焦炉煤气的测量;轧钢厂加热炉燃气(高炉煤气、焦化煤气、天然气等)的测量控制;热处理淬火炉等的氢、氧、氮等气体的控制
■纸浆与造纸行业废水处理系统中气体的测量;烟道流量监控;锅炉回收二次/三次空气;锅炉的燃气和空气送风测量
■食品及医药行业加工操作中新鲜空气的加入;啤酒厂中的二氧化碳处理;瓶子消毒器中的热空气的流量;热氧化过程中气体流量测量;通风系统;锅炉进气﹑废气﹑过程控制
■环保沼气利用过程中的气体测量;氯气处理过程中氯气气体测量;污水处理过程中曝气池的气体测量;烟筒烟道排气监测SO2和NOX的排量
■其他行业工厂压缩空气测量;煤粉燃烧过程粉/气配比控制燃料;水泥工业竖式磨粉机排放热气流量控制

工作原理:
■CSHSL系列流量计/流量开关是基于热扩散原理的流量仪表。即是利用流体流过发热物体时,发热物体的热量散失多少与流体的流量成一定的比例关系。具体来说,该流量计的传感器有两只标准级的RTD,一只用来做热源,一只用来测量流体温度,流体流过时,两者之间的温度差与流量的大小成非线性关系,该仪表就可以把这种关系转换为测量流量信号的线性输出。
■利用热扩散原理制造的流量计有两种设计方法:一是:基于恒温差原理;二是基于恒功率原理。基于共同的数据模型:P/△T=A+B(Q)N。其中:P---耗散功率,△T---两个传感器之间的温差, Q---质量流量,N---指数系数,A、B是与气体的热性能有关的系数。
■恒温差原理:△T保持不变,耗散功率P与流体的流量Q成指数函数递增的关系。
■恒功率原理:耗散功率不变,温度差△T与流体的流量Q成指数函数递减的关系。

产品特点:
• 采用稳定性极高的专利技术铂RTD传感器
• 采用享有专有技术”平衡结构封装”,介质温度自补偿
• 专有算法,可实现高线性、高重复性、高精度
• 量程比宽1000:1,可据用户要求可拓展
• 可实现大管径小流量测量,最小流量可测低至零,分辨率0.001m/s
• 无可动部件、振动影响可忽略
• 直管段要求不高1-2D
• 与介质的温度、压力无关
• 专有高温算法,介质温度可达+510℃,
• 采用高湿算法,实现高精度测量
• 对流量信号键入12点动态修正,内置10点修正
• 在线动态校正电流/电压输出
• 对粉尘等小颗粒不敏感
• 在线不断流装卸,维护方便



性能指标:
• 测量范围:0—120Nm3/s (20℃,101.33KPa)
• 准确度: ±1%的读数 ±0.5%满量程
• 量程比:通常100:1(取决于标定流量的范围)
• 管径范围: 10mm~6000mm
• 应用范围: 适合各类单一或混合气体。含尘、含沙、含湿气、各种腐蚀性气体
• 环境温度范围: -40℃~+85℃(无显示); -30℃~+70℃(有显示); 湿度小于90%RH
• 介质温度范围: -40℃~+100℃;-40℃~+200℃; -40℃~+450℃;-40℃~+510℃
• 传感器直径:ф3、ф2.5
• 插入式传感器探杆直径:ф19(标准)、ф16、ф12
• 传感器材质:316不锈钢、哈氏合金、钛
• 探杆材质(保护套): 316不锈钢(标准)、哈氏合金
• 双向测量介质流量
• 模拟量输出:流量:4-20mADC, 温度:4-20mADC, 最大负载:1000Ω
• 累积脉冲量输出
• 键入12段非线性修正,内置10段非线性修正
• 通讯:串口输出RS232/RS485
• 供电电源:24VDC/600mA;220VAC/2W;110VAC/3W
• 报警:1-2路继电器输出、5A/220V、5A/30VDC、键入设定
• 大屏幕LCD显示:七位瞬时流量,八位累积流量
• 过程压力:1.6Mpa(最大20MPa)

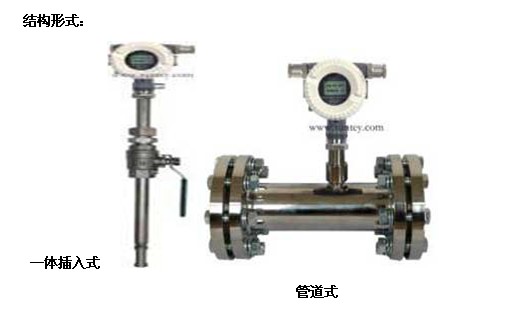

• 安装工艺形式:插入式(卡套、卡套+球阀、法兰连接),管道式(法兰、螺纹连接)
• 防爆等级:本安型(iaⅡCT5)、隔爆型(ExdⅡCT4)
• 防护等级:IP65

产品选型:

CSHSL

热式气体质量流量计

公程通径

-XXX

100表示DN100

安装形式

G

管道式

C

插入式

1

螺纹连接

2

法兰连接

公称压力

A

0~0.6MPA

B

0~1.0MPA

C

0~1.6MPA

D

0~2.5MPA

E

0~4.0MPA

F

0~6.4MPA

G

0~10MPA

H

0~16MPA

工艺条件

0

普通

1

防腐

2

防爆

3

高温

信号

A

无输出

B

4~20MA

C

RS485 MODBUS

供电电压

1

220V AC

2

24V  DC
